Ingenieure haben ein Gerät entwickelt, das es ermöglicht, elektronische Bauteile ohne Schäden auf lebende Gewebe und medizinische Implantate aufzubringen.

Neue Methode zum Drucken von Elektronik direkt auf lebenden Geweben

Ingenieure der Rice University haben ein Gerät entwickelt, das leitfähige Tinten „schweißt“ direkt auf Stoffe, Knochen oder chirurgische Implantate, ohne deren Oberfläche zu beschädigen. Dies wurde durch das Meta✴‑NFS-System – eine Nahfeldstruktur, inspiriert von Metamaterialien – ermöglicht.

Wie funktioniert Meta✴‑NFS
Element | Funktion
---|---
Schnittringresonator | Erfasst und verstärkt Mikrowellenenergie.
Kegelspitze | Komprimiert die verstärkte Welle auf ein Gebiet unter 200 µm (0,008 Zoll).
Graphen-Medium | Absorbiert bis zu 50 % der Energie und ermöglicht punktuelles Heizen des Materials.

Durch diese Technik erreichen die Tinten Temperaturen über 160 °C, während die umgebende Oberfläche kalt bleibt.

Was unterscheidet es von traditionellen Methoden
* Punktuelle Erwärmung – herkömmliche Drucktechnologien (Ofen, Laser) erwärmen das gesamte Gebiet und zerstören Gewebe sowie medizinische Materialien.

* Lichtschweißen erfordert eine feste Wellenlänge, wodurch die meisten biologischen Materialien ausgeschlossen werden.

Meta✴‑NFS nutzt 79,5 % der Mikrowellenerzeugung (gegenüber 8,5 % bei Standardsonden) und konzentriert die Energie in einem sehr kleinen Volumen. Dadurch lässt sich die Kristallstruktur von Silbernanopartikeln „on the fly“ verändern, wodurch ihr spezifischer Widerstand um mehr als drei Größenordnungen – von fast leitend bis isolierend – geändert wird.

Demonstrationsexperimente
Material | Was gedruckt wurde | Ergebnis
---|---|---

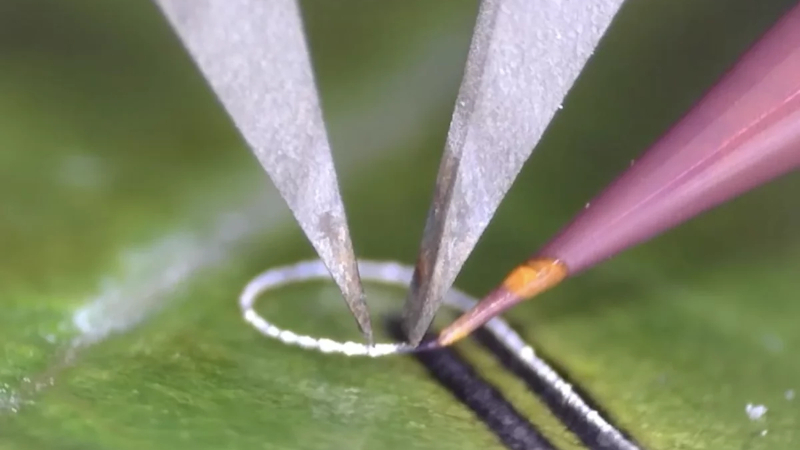

Lebender Pflanzenblatt | Leitfähige Mikrostrukturen | Erfolgreich geschweißt ohne Beschädigung
Plastik, Silikon, Papier | Ähnliche Strukturen | Nur der Zielbereich erhitzt
Rinderknochen (Hüftknochen) | Drahtloser Deformationssensor | Erfasste kleine mechanische Abweichungen
Sensor in Silikonhülle | Bewahrte Leitfähigkeit über 300 Sekunden unter Wasser, während ungeschütztes Material in 2,5 Sekunden zerstört wurde.

Praktische Anwendung
* Orthopädische Implantate – bereits drahtlose Sensoren auf hochmolekularem Polyethylen (Material der meisten künstlichen Hüft- und Kniegelenke) gedruckt. Sie überwachen Verschleiß und Spannungen in Echtzeit ohne Eingriff in die Implantatstruktur.

* Zukünftige Richtungen: verschluckbare Diagnostikgeräte, direkte Kopplung von Elektronik an Organe, Roboter mit integrierter Druckelektronik.

Kommentar des Projektleiters
> „Die Möglichkeit, gedruckte Materialien selektiv zu erhitzen, erlaubt es, ihre funktionalen Eigenschaften an gewünschten Punkten im Raum festzulegen – selbst in der Nähe thermosensitiver Materialien“, sagte Juniorprofessor Yoon Lin Kon von der School of Engineering and Computer Science der Rice University.

> „Dies eröffnet den Weg, Elektronik beliebiger Konfiguration auf Biopolymeren und lebenden Geweben mit einem Desktop-Drucker ohne komplexe Produktionsbedingungen und arbeitsintensive Handhabung zu platzieren.“

Damit stellt Meta✴‑NFS einen Durchbruch im Bereich des Druckens von Elektronik für medizinische und biologische Anwendungen dar, indem es hochpräzise, sichere und flexible Geräte direkt auf lebenden Materialien ermöglicht.
